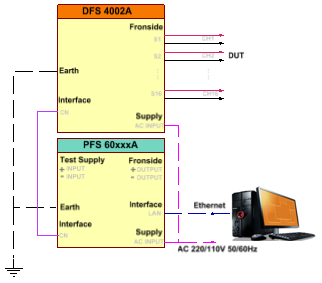

測試連接示意圖:
|
技術參數 |
|
|
通道 |
通道16 個獨立的可切換線路，可任意編程選擇試驗通道 |
|
被試設備電壓 |
最高±60 VDC |
|
被試設備電流 |
2 A |
|
電流方向 |
雙向 |
|
輸出電壓過沖 |
≤0.1V |
|
輸出電壓分辨率 |
0.1V |
|
輸出電壓精度 |
≤30V時，±0.1V；＞30V時，±0.2V |
|
輸出電流分辨率 |
0.1A |
|
最小可編程中斷時間 |
1us |
|
最大可編程中斷時間 |
＞10s |
|
最小可編程復位時間 |
1ms |
|
最大可編程復位時間 |
10s |
|
重復率 |
0.001s - 99.9s -（用戶定制） |
|
TRise, TFall |
< 1 μs ( @ 1 kΩ;@ 1 Ω (V = 2 V)) |
|
阻抗 |
＜100mΩ |
|
中斷時間 |
1us (10% +/-1us) -（用戶定制） |
|
同步試驗 |
可與PFS 60xxA電源故障模擬同步運行，同步誤差不大于1us |
|
峰值電流 |
5 A |
|
通用參數 |
|
|
主控 |
與PFS 60xxA公用 |
|
顯示屏 |
5.7英寸TFT觸摸屏 |
|
工作電源范圍 |
AC 110V/220V±10%，50/60Hz±5% （大陸地區默認AC 220V 50Hz） |
|
最大功耗 |
200W |
|
機箱尺寸 |
19英寸/ 4 U |
|
儀器重量 |
約18Kg |
|
溫度范圍 |
15-35℃ |
|
濕度范圍 |
45% - 75% |
|
氣壓范圍 |
86kPa – 106kPa |
|
標配附件 |
|
主機一臺，說明書一份，校驗報告一份，電源線，數據線校準電阻R1Ω，數據線校準電阻R1000Ω。 |
