CDN 418AFL8用來評估低速非屏蔽不對稱通信線路抗阻尼振蕩波能力的耦合去耦網絡?？梢杂糜跍y試 5 MBit/s以下的通信產品，強大的去耦能力可以使輔助設備(AE)免受阻尼振蕩波的影響，確保測試的重復性。2 kV的阻尼振蕩測試電壓，在AE端口的最大殘余電壓只有90 V，無需使用額外的去耦元件。此款CDN滿足IEC/EN 61000-4-18非屏蔽的不對稱數據線標準來設計。退耦性能及傳輸速率穩定，體積小巧便于攜帶使用方便。
特點：
> 同時可以對四路八線通信線測試輸出
> 可以最大耐受6 kV峰值電壓(需定制)
> 可以兼容國外發生器輸出端口進線測試
> 可以根據試驗需要更換耦合模塊

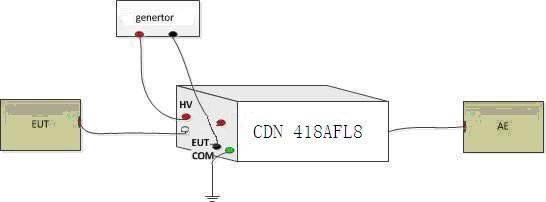

測試連接示意圖1（線對線測試）：

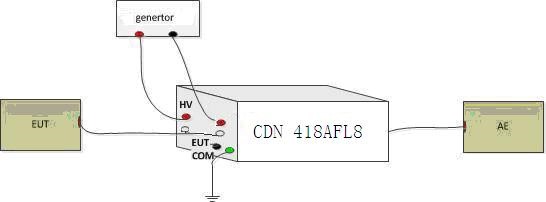

測試連接示意圖2（線對地測試）：

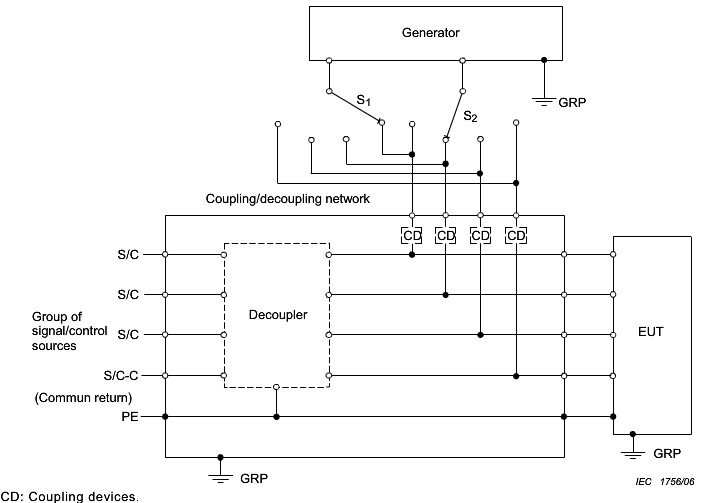

設計原理圖：
依據IEC 61000-4-18：2006 Figure 12a
|
技術參數 |
|
|
標準 |
IEC/EN 61000 -4 -18 |
|
耦合波形 |
阻尼振蕩波100KHz/1MHz |
|
脈沖電壓 |
4 kV (6 kV 需要定制) |
|
耦合模式 |
線對線/線對地 |
|
耦合器件 |
外置可更換模塊（GDT/電容/TVS） |
|
通信頻率 |
<5 MHz |
|
通信接口規格 |
4mm香蕉頭(EUT)/RJ45母連接器(AE) |
|
AE腳位圖 |
Pair 1: pins 1/2 |
|
Pair 2: pins 3/4 |
|
|
Pair 3: pins 5/6 |
|
|
Pair 4: pins 7/8 |
|
|
數據速率 |
高達5 MBit/s |
|
工作電壓 |
最大12 V DC |
|
工作電流 |
最大 4 A |
|
去耦電感 |
20 mH |
|
殘余電壓 |
90 V |
|
通用參數 |
|
|
重量 |
約10 kg |
|
尺寸 |
360 mm× 220 mm×135 mm (長×寬×高) |
|
殼體材料 |
鋁材料 |
|
環境溫度 |
15°C-35°C (操作條件) |
|
相對溫度 |
45% - 75% (操作條件) |
|
包裝箱 |
紙箱 |
|
標配附件 |
||
|
HV電纜 |
1 m高壓硅膠線，配香蕉插頭 |
1根 |
|
接地電纜 |
0.5 m 黃綠色 |
1根 |
|
短接線 |
黑色 |
1根 |
|
SCD 90 |
耦合模組(內置) |
2只 |
|
連接網線 |
1 m |
2根 |
|
資料 |
原廠測試證書 |
1份 |
|
操作手冊 |
1份 |
|
|
選配附件 |
||
|
SZC 33 |
耦合模塊 33 nF |
|
|
SZG 90 |
耦合模塊 90V GDT |
|
|
SZT 30 |
耦合模塊 30V TVS |
|
