首頁> 產品中心 >EMC測試儀器>EMC通用測試設備>瞬態抗擾通訊線CDN >非屏蔽遙信線耦合去耦網絡CDN 405AF2Y
非屏蔽遙信線耦合去耦網絡CDN 405AF2Y
型號：CDN 405AF2Y

產品簡介

CDN 405AF2Y適用于（浪涌試驗）一對2線非屏蔽遙信線的耦合去耦網絡，其峰值電壓可達到6 kV。
PDF下載在線詢價

根據您的需求在線定制>>

  • 產品特點
  • 產品標準
  • 產品參數
  • 產品配件
  • 售后服務
  • 產品視頻

CDN 405AF2Y適用于（浪涌試驗）一對2線非屏蔽遙信線的耦合去耦網絡，其峰值電壓可達到6 kV。強大的去耦能力可以使輔助設備（AE）免受浪涌的影響，確保測試的重復性。2 kV浪涌測試電壓，在AE端口的最大殘余電壓只有90 V，無需使用額外的去耦元件。

特點：
> 適用于電力系統的遙信信號測試
> 用于一對（2線）非屏蔽不平衡線

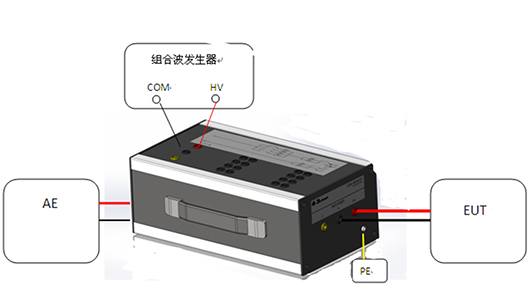

測試連接示意圖：

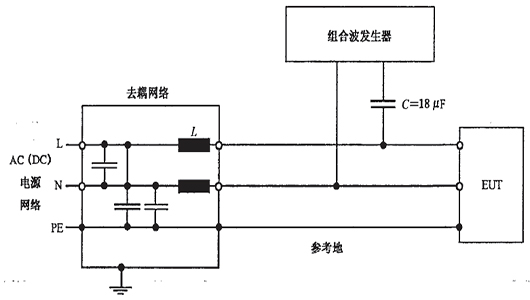

設計原理圖1：

                                                圖1 依據 IEC 61000-4-5：2017  Figure 5
設計原理圖2：


                                                  圖2 依據 IEC 61000-4-5：2017  Figure 6



  • IEC 61000-4-5
  • EN 61000-4-5
  • GB/T 17626.5

技術參數

項    目

CDN 405AF2Y

標    準

IEC/EN 61000-4-5

輸出電壓波形

1.2/50us

輸出電流波形

8/20us

最大電流

16A

EUT端口類型

4mm Banana

AE端口類型

4mm Banana

最大試驗電壓

6 kV

耦合元器件

GDT 90(90V氣體放電管)內置標配

工作電壓

DC ：3-12V

殘余電壓

＜15%（耦合浪涌電壓）

通用參數

重量

約 10 Kg

尺寸

360 mm×220 mm×135mm（長×寬×高）

殼體材料

鋁合金

環境溫度

15℃-35℃（操作條件）

相對濕度

45%-75%（操作條件）

包裝箱

紙箱


標配附件

HV電纜

1根

短接線

1根

接地電纜

1根
