VTE 100適用于標準ISO 7637-2和GB/T 21437-2要求的瞬態傳導發射試驗。VTE 100-MS是一個標準的汽車繼電器，用于測量幅度超過400V的瞬態發射。VTE 100-ES是一個半導體電子開關，用于測量幅度小于400V的瞬態發射。
特點：
> 完全滿足ISO 7637-2發射測試標準；
> ES和MS兩個開關位置可任意互換；
> 測試電壓可達60V DC,持續電流100A；
> 數碼管顯示開通關斷時間，具有自動、手動或者外部觸發的開關特性；
> RS電阻內置，自動切換；
> 含溫度過熱報警功能；

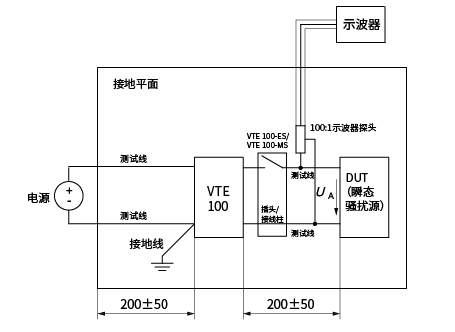

快脈沖試驗配置原理圖（ns或us級）
|

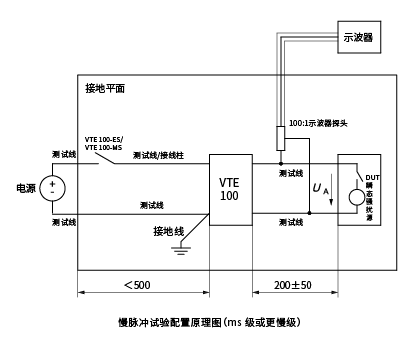

通用參數 |
|
|
工作電源范圍 |
交流110 V/240 V（±10%），50 Hz /60 Hz |
|
保險絲 |
6 A |
|
最大功耗 |
100 W |
|
受試設備電壓監視輸出 |
BNC，1:1同軸端子輸出 |
|
Rs |
EXT.，10 Ω，20 Ω，40 Ω，120 Ω |
|
觸發方式 |
自動、單次、外部觸發 |
|
模式選擇 |
機械開關、電子開關 |
|
儀器接地連接方式 |
<=10 mm香蕉插頭線 |
|
最大實驗電壓 |
60 VDC |
|
最大實驗電流 |
100 A |
|
溫度報警 |
80 ℃ |
|
尺寸（L*W*H） |
330*320*205（不包含插座） |
|
重量 |
約11 kg |
|
環境溫度 |
15 ℃–35 ℃ |
|
相對濕度 |
45%–75% |
|
大氣壓力 |
86 kPa–106 kPa |
|
人工網絡參數 |
|
|
頻率 |
0.1 MHz-100 MHz |
|
電容 |
0.1μF |
|
阻抗 |
5 μH||50 Ω，符合ISO 7637-2阻抗曲線 |
|
ZPA |
<5 mΩ |
|
電子開關VTE 100-ES參數 |
|
|
開通、關斷時間 |
0.01~99.99 s+(10%+10 ms) |
|
壓降 |
<2 V@25 A，typical 2.3 V@100 A |
|
開關時間 |
300 ns+20%@load 50 uH/0.6 Ω |
|
瞬態保護電壓 |
440 V |
|
尺寸（L*W*H） |
120*215*155（不包含插座） |
|
重量 |
約3.2 kg |
|
繼電器開關VTE 100-MS參數 |
|
|
開通、關斷時間 |
0.05 s~99.99 s |
|
最大開關電流 |
100 A |
|
觸點 |
高純度銀，觸點無抑制 |
|
最大動作時間 |
25ms |
|
最大回彈時間 |
5ms |
|
釋放時間 |
10ms |
|
尺寸（L*W*H） |
120*215*155（不包含插座） |
|
重量 |
約1.7 kg |
|
校準模塊VTE –CAES(選配模塊) |
|
|
輸入電壓 |
13.5 V |
|
感性負載 |
0.6 Ω 、50 μH |
|
環境溫度 |
15 ℃~35 ℃ |
|
內包裝尺寸（長×寬×高） |
520 mm×520 mm×590 mm |
|
重 量 |
約16 kg |
|
校準負載用于驗證電子開關特性。 |
|
|
隨機附件 |
|
說明書，測試線，阻抗校準治具，連接柱，數據線，保險絲*2，電源線，燈籠插頭 |
