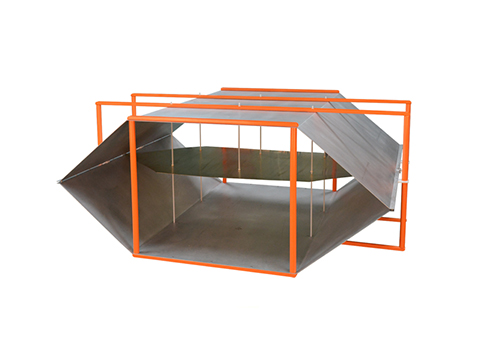

開放式橫電波小室用于汽車零部件抗擾測試,符合ISO 11452.3和IEC 61000-4-20標準要求，用于橫電磁波(TEM)小室法抗擾度測試。在測試頻率220 MH內電壓駐波比低于1.2，最大能產生800 V/m的電磁場。橫電磁波(TEM)小室法抗擾度測試.
特點：
> 符合ISO 11452.3 和IEC 61000-4-20標準要求
> 在測試頻率220 MH內電壓駐波比低于1.2
> 最大頻率范圍可達1000 MHz
|
TEM 220技術參數 |
|
|
頻率范圍 |
DC-220 MHz |
|
芯板高度 |
364 mm |
|
負載阻抗 |
50 Ω |
|
VSWR |
<1.2 |
|
最大輸入功率 |
1500 W |
|
最大場強 |
800 V/m |
|
場強精度 |
± 5 % |
|
輸入功率接口 |
N型 |
|
內尺寸 |
1800 x 1600 x730 mm |
|
外尺寸 |
1900x1600x780 mm |
|
TEM 500技術參數 |
|
|
頻率范圍 |
DC-500 MHz |
|
芯板高度 |
147 mm |
|
負載阻抗 |
50 Ω |
|
VSWR |
<1.2 |
|
最大輸入功率 |
1000 W |
|
最大場強 |
1500 V/m |
|
場強精度 |
± 5 % |
|
輸入功率接口 |
N型 |
|
內尺寸 |
900 x810 x270 mm |
|
外尺寸 |
970x810x320 mm |
|
TEM 1000技術參數 |
|
|
頻率范圍 |
DC-1000 MHz |
|
芯板高度 |
73 mm |
|
負載阻抗 |
50 Ω |
|
VSWR |
<1.2 |
|
最大輸入功率 |
750 W |
|
最大場強 |
480 V/m |
|
場強精度 |
± 5 % |
|
輸入功率接口 |
N型 |
|
內尺寸 |
540x450x148 mm |
|
外尺寸 |
590x450x190 mm |
|
隨機標配 |
|
檢測報告、質保書、說明書 |
